Rozwiązywanie problemów ze sterownikiem pieca kotła zasypowego IE72v3 PID 3pompy

Sterownik pieca kotła zasypowego IE72v3 PID 3pompy to zaawansowane urządzenie, które odpowiada za efektywne i optymalne sterowanie procesem spalania w kotłach na paliwa stałe. Jego zadaniem jest utrzymywanie zadanej temperatury kotła poprzez regulację pracy podajnika paliwa, wentylatora nadmuchowego oraz pomp obiegowych. Wykorzystanie algorytmu PID (Proportional-Integral-Derivative) umożliwia precyzyjne dostosowanie parametrów pracy kotła do aktualnych warunków, minimalizując zużycie paliwa i emisję szkodliwych substancji. System obsługuje do trzech pomp, co pozwala na elastyczne zarządzanie instalacją grzewczą, np. poprzez sterowanie obiegiem grzejnikowym, podłogowym oraz ciepłej wody użytkowej.

Mimo zaawansowanej technologii, sterowniki te, jak każde urządzenie elektroniczne, mogą ulegać awariom lub nieprawidłowościom w działaniu. Problemy mogą wynikać z różnych przyczyn, takich jak nieprawidłowe ustawienia, uszkodzenia mechaniczne, awarie czujników, problemy z zasilaniem, lub zakłócenia elektromagnetyczne. Właściwa diagnoza i zrozumienie potencjalnych przyczyn problemów są kluczowe do szybkiego i skutecznego ich rozwiązania. W niniejszym artykule omówimy najczęstsze problemy występujące ze sterownikiem IE72v3 PID 3pompy oraz przedstawimy metody ich diagnozowania i naprawy lub wymiany poszczególnych podzespołów.

Celem tego artykułu jest dostarczenie kompleksowej wiedzy, zarówno dla użytkowników domowych, jak i instalatorów, na temat rozwiązywania problemów związanych z tym popularnym sterownikiem. Przedstawimy praktyczne porady dotyczące konfiguracji, diagnostyki oraz naprawy, aby zapewnić sprawne i bezproblemowe działanie systemu grzewczego. Skupimy się na konkretnych przypadkach i podpowiemy, jak krok po kroku zidentyfikować źródło problemu i wdrożyć odpowiednie rozwiązanie.

Podstawowe informacje o sterowniku IE72v3 PID 3pompy

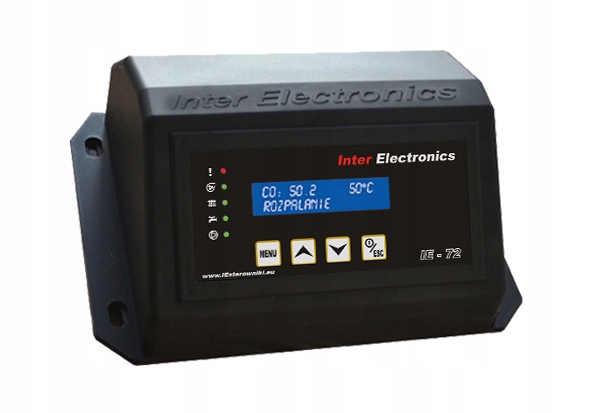

Sterownik Sterownik pieca kotła zasypowego IE72v3 Pid 3pompy jest mikroprocesorowym urządzeniem przeznaczonym do sterowania kotłami zasypowymi. Jest wyposażony w algorytm PID, który zapewnia precyzyjne sterowanie procesem spalania. Obsługuje trzy pompy obiegowe, co umożliwia sterowanie różnymi obiegami grzewczymi (np. grzejniki, podłogówka, CWU). Sterownik monitoruje temperaturę kotła, spalin i ewentualnie innych czujników (np. temperatury zewnętrznej). Na podstawie tych danych steruje wentylatorem, podajnikiem (jeśli występuje) i pompami, aby utrzymać zadaną temperaturę kotła.

Najczęstsze problemy i ich objawy

Do najczęstszych problemów ze sterownikiem IE72v3 PID 3pompy należą:

• Nieprawidłowe odczyty temperatury: Może to być spowodowane uszkodzeniem czujnika temperatury, zwarciem lub przerwą w przewodach. Objawia się to błędnymi wskazaniami temperatury na wyświetlaczu sterownika.
• Brak reakcji na zmiany temperatury: Sterownik nie reaguje na zmiany temperatury kotła, wentylator pracuje na stałych obrotach, a pompy nie włączają się lub pracują w sposób nieprawidłowy. Przyczyną może być uszkodzenie sterownika, awaria wentylatora, pomp lub nieprawidłowe ustawienia.
• Przegrzewanie kotła: Sterownik nie wyłącza wentylatora, co powoduje nadmierne spalanie paliwa i przegrzewanie kotła. Przyczyną może być uszkodzenie czujnika temperatury, awaria sterownika lub nieprawidłowe ustawienia.
• Problemy z pompami: Pompy nie włączają się, pracują nieprawidłowo lub pracują cały czas. Przyczyną może być uszkodzenie pompy, awaria sterownika, nieprawidłowe ustawienia lub zablokowany obieg pompy.
• Błędy na wyświetlaczu: Wyświetlanie kodów błędów informuje o konkretnych problemach, takich jak uszkodzenie czujnika temperatury, awaria wentylatora, itp.

Diagnostyka problemów

Pierwszym krokiem w rozwiązywaniu problemów ze sterownikiem jest dokładna diagnostyka. Należy sprawdzić:

• Stan czujników temperatury: Zmierz oporność czujnika i porównaj z wartościami podanymi w instrukcji sterownika. Sprawdź, czy nie ma zwarć lub przerw w przewodach.
• Stan wentylatora: Sprawdź, czy wentylator działa prawidłowo, czy nie jest zablokowany. Zmierz napięcie na zaciskach wentylatora.
• Stan pomp: Sprawdź, czy pompy działają prawidłowo, czy nie są zablokowane. Sprawdź napięcie na zaciskach pomp. Upewnij się, że obieg wody w instalacji nie jest zablokowany (np. zapowietrzony).
• Ustawienia sterownika: Sprawdź, czy ustawienia sterownika są prawidłowe, zgodne z instrukcją i zaleceniami producenta kotła. Skontroluj parametry PID, histerezę, temperatury załączenia pomp, itp.
• Połączenia elektryczne: Sprawdź wszystkie połączenia elektryczne, czy nie ma luźnych przewodów, korozji lub zwarć.
• Zasilanie: Upewnij się, że sterownik jest prawidłowo zasilany i że napięcie zasilania jest stabilne.

Naprawa lub wymiana

Po zdiagnozowaniu problemu należy podjąć odpowiednie kroki naprawcze. W przypadku uszkodzenia czujników, wentylatora lub pomp, konieczna jest ich wymiana na nowe. Jeżeli problem leży po stronie sterownika, można spróbować go zresetować do ustawień fabrycznych lub zaktualizować oprogramowanie (jeśli jest to możliwe). W przypadku poważniejszych uszkodzeń sterownika, konieczna może być jego wymiana na nowy. Warto skonsultować się z serwisem technicznym lub instalatorem, który pomoże w doborze odpowiedniego sterownika i jego prawidłowej instalacji.

Konfiguracja sterownika PID

Prawidłowa konfiguracja algorytmu PID jest kluczowa dla efektywnego działania sterownika i optymalnego spalania w kotle. Parametry PID (Proportional, Integral, Derivative) wpływają na szybkość i precyzję regulacji temperatury. Nieprawidłowe ustawienia mogą prowadzić do oscylacji temperatury, przegrzewania kotła lub niedopalania paliwa.

• Parametr P (Proportional): Określa, jak szybko sterownik reaguje na zmiany temperatury. Zbyt duża wartość P może powodować oscylacje, a zbyt mała – wolną reakcję.
• Parametr I (Integral): Eliminuje błędy ustalone, czyli różnicę między zadaną a rzeczywistą temperaturą. Zbyt duża wartość I może powodować przekroczenie zadanej temperatury.
• Parametr D (Derivative): Tłumi oscylacje i zapobiega przekroczeniom. Zbyt duża wartość D może powodować niestabilność układu.

Ustawienie parametrów PID wymaga doświadczenia i precyzyjnej obserwacji pracy kotła. Warto zacząć od wartości domyślnych i stopniowo je korygować, obserwując reakcję kotła na zmiany. Najlepiej jest to robić w ustabilizowanych warunkach, przy normalnym obciążeniu kotła.

Zapobieganie problemom

Aby uniknąć problemów ze sterownikiem IE72v3 PID 3pompy, należy regularnie przeprowadzać przeglądy i konserwację kotła. Ważne jest:

• Czyszczenie kotła i komina: Regularne czyszczenie kotła z nagarów i popiołu zapewnia prawidłowy przepływ ciepła i efektywne spalanie. Czyszczenie komina zapobiega jego zatkaniu i zapewnia prawidłowy ciąg.
• Sprawdzanie stanu czujników: Regularne sprawdzanie stanu czujników temperatury pozwala na wczesne wykrycie ewentualnych uszkodzeń.
• Kontrola połączeń elektrycznych: Regularna kontrola połączeń elektrycznych zapobiega powstawaniu luźnych połączeń, korozji i zwarć.
• Stosowanie odpowiedniego paliwa: Stosowanie paliwa o odpowiedniej jakości i parametrach zapewnia efektywne spalanie i minimalizuje ryzyko uszkodzenia kotła i sterownika.
• Zabezpieczenie przed przepięciami: Zastosowanie zabezpieczenia przeciwprzepięciowego chroni sterownik przed uszkodzeniem w wyniku przepięć w sieci elektrycznej.

Regularna konserwacja i dbałość o kocioł i sterownik pozwalają na uniknięcie wielu problemów i zapewniają długotrwałe i bezawaryjne działanie systemu grzewczego.

Podsumowanie

Sterownik pieca kotła zasypowego IE72v3 PID 3pompy to kluczowy element nowoczesnego systemu grzewczego, zapewniający efektywne i precyzyjne sterowanie procesem spalania. Jego prawidłowe działanie przekłada się na oszczędność paliwa, komfort cieplny oraz redukcję emisji szkodliwych substancji. W artykule omówiliśmy najczęstsze problemy, które mogą wystąpić w jego eksploatacji, w tym nieprawidłowe odczyty temperatury, brak reakcji na zmiany, przegrzewanie kotła, problemy z pompami oraz błędy wyświetlane na ekranie sterownika.

Przedstawiliśmy szczegółowy proces diagnostyki, obejmujący sprawdzenie stanu czujników temperatury, wentylatora, pomp, ustawień sterownika, połączeń elektrycznych oraz zasilania. Omówiliśmy także metody naprawy lub wymiany uszkodzonych komponentów, podkreślając znaczenie prawidłowej konfiguracji algorytmu PID dla optymalnej pracy kotła.

Podkreśliliśmy również wagę regularnej konserwacji i dbałości o kocioł oraz sterownik, w tym czyszczenie kotła i komina, sprawdzanie stanu czujników, kontrola połączeń elektrycznych, stosowanie odpowiedniego paliwa oraz zabezpieczenie przed przepięciami. Działania te pozwalają na uniknięcie wielu problemów i zapewniają długotrwałe i bezawaryjne działanie systemu grzewczego.

Pamiętaj, że w przypadku braku doświadczenia lub wątpliwości, zawsze warto skonsultować się z wykwalifikowanym instalatorem lub serwisem technicznym. Profesjonalna pomoc pozwoli na szybkie i skuteczne rozwiązanie problemu, zapewniając bezpieczeństwo i komfort użytkowania systemu grzewczego. Mamy nadzieję, że ten artykuł dostarczył Ci cennych informacji i pomoże w utrzymaniu Twojego systemu grzewczego w doskonałej kondycji.
